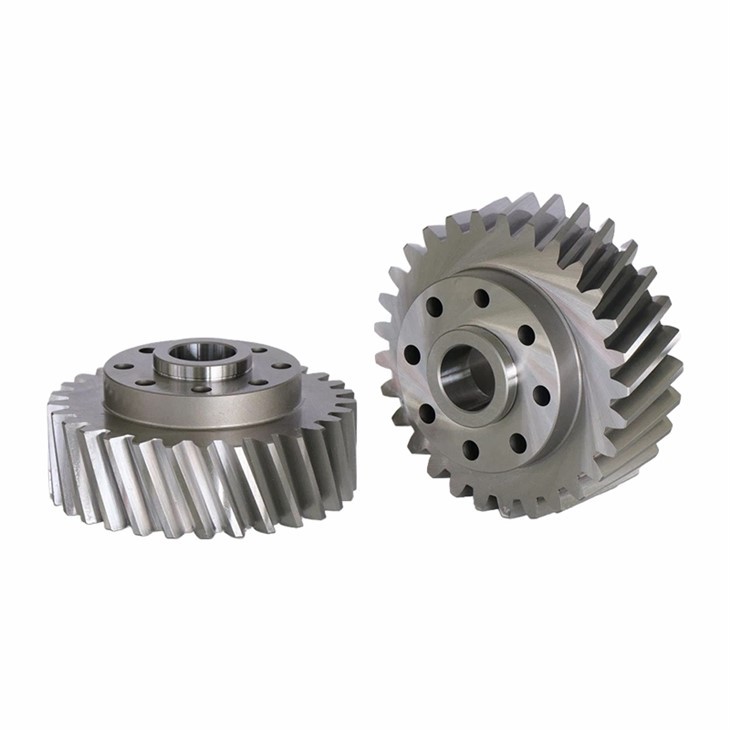

斜齿磨齿齿轮-20Cr DIN6

“斜齿磨齿齿轮-20Cr DIN6是指精度等级为DIN6、由20Cr材料制成的斜齿磨齿齿轮。”

该齿轮采用20Cr钢. 20Cr是一种低-合金高-强度钢，其碳含量为0.18 - 0.24%，硅含量为0.17 - 0.37%，锰含量为0.50 - 0.80%，铬含量为0.70 - 1.00%。这种成分赋予了它优异的综合性能：

(1)高强度：抗拉强度可达600 - 800MPa，能够承受较大的工作载荷，降低齿轮运行过程中断裂的风险，保证高-载荷条件下的稳定运行。

(2)耐磨性好：铬有效提高钢的硬度和耐磨性。经过适当的调质处理后，硬度可达到HRC30 - 42，减少齿面磨损，延长齿轮的使用寿命。

(3)足够的韧性：具有一定的韧性，能承受一定的冲击载荷，避免冲击造成的损坏，保证了齿轮在复杂工况下的可靠性。

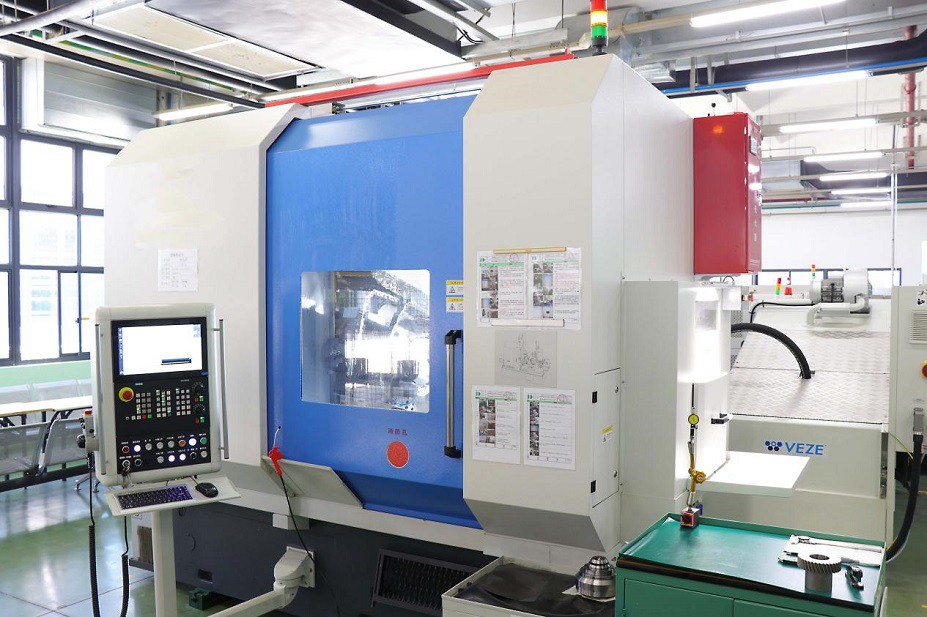

磨床的工作原理

磨床的核心工作原理是通过磨料的微-切削和磨具与工件之间的相对运动的配合，实现工件表面的精密光整。可以通过以下三个关键方面来阐述：

一、核心机理：磨料微-切削和表面精加工

磨床利用附着在磨具（如砂轮、磨盘、磨头）上的磨粒（如刚玉、碳化硅、金刚石等）对工件表面进行加工：

• 切削作用：当高速-运动的磨粒与工件表面接触时，其锋利的边缘对工件表面材料进行微-切削，去除残留的加工痕迹（如刀痕、划痕）或微小突起。
• 挤压抛光作用：对于细粒-磨料或在低压-压力条件下，磨料主要挤压工件表面材料，引起表面金属塑性流动，填充微-凹坑，从而达到表面抛光效果。
• 误差修正：通过均匀磨削，工件表面的平面度、圆度、垂直度等形状误差逐渐减小，使表面轮廓更接近理想状态。

齿轮检测仪器

主要类型及工作原理

根据检测方法和结构的不同，齿轮检测仪器主要分为以下几类：

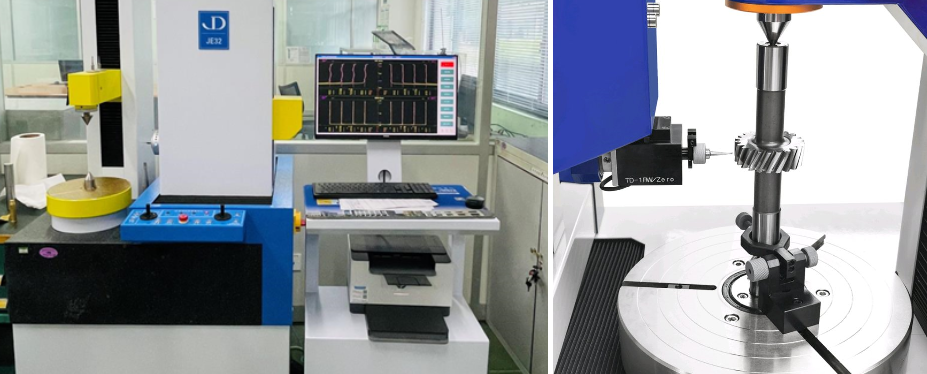

1.齿轮测量中心（数控齿轮检测仪）

• 结构特点：采用高-精度导轨、伺服驱动系统、接触式-触发测头（或扫描测头），结合旋转工作台，实现齿轮多-参数的全自动测量。
• 工作原理：齿轮固定在旋转工作台上，测头作径向和轴向移动。它通过接触或非接触方式采集齿面坐标数据，利用软件分析计算各种误差参数，并生成可视化报告。-
• 优点：精度高（测量误差小于等于±1μm），自动化程度高。它可以检测正齿轮、斜齿轮、锥齿轮、蜗杆等多种齿轮类型，并支持复杂参数（如螺旋角、模数）的精确测量。

2.齿轮啮合测试仪（单/双齿面啮合测试仪）

• 结构特点：使用标准齿轮（或测量蜗杆）与被测齿轮啮合旋转，结合传感器检测啮合过程中的偏差。
• 工作原理：

单面啮合：检测齿轮的切向综合误差，反映齿轮运动传递的精度。

双齿面啮合：检测齿圈的径向复合误差和跳动，评估齿轮的整体啮合稳定性。

优点：操作简单，效率高，适合批量齿轮的快速质量筛选。

3、齿轮专用检测仪器

• 如锥齿轮滚动测试仪（检测锥齿轮的接触点和啮合间隙）、齿轮粗糙度测试仪（专门检测齿面粗糙度）、激光齿轮测量仪（非-接触式测量，适用于易变形或软-面齿轮）。这些是针对特定齿轮类型或参数而设计的。

2023年上海新国际博览中心

展位号: W5-F27

中国最好的齿轮齿条制造商之一

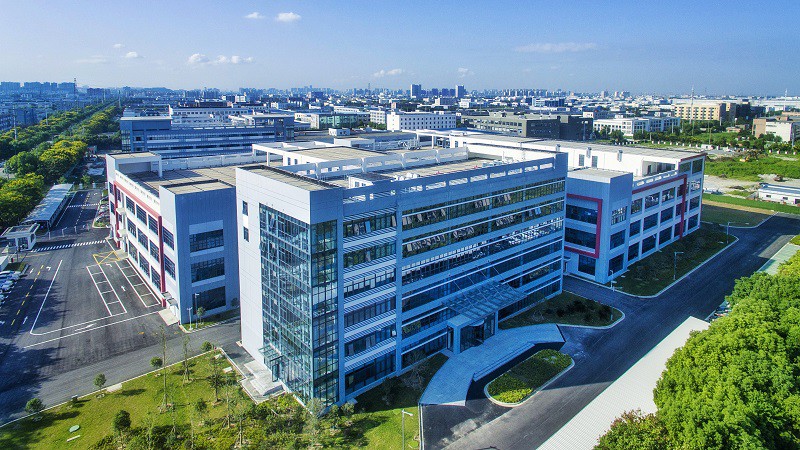

昆山德沃泰克自动化有限公司成立于2012年，其起源可以追溯到2007年德国WMH HERION公司在山东省青岛市的投资。从那时起，我们在工程、制造和质量控制方面积累了丰富的经验。作为驱动技术专家，昆山德沃泰克自动化专注于生产高精度齿条、齿轮、小齿轮、齿轮箱、直线导轨等直线传动部件。-
