直线导轨

您的专业直线导轨制造商！

昆山德系智能装备有限公司成立于2012年，其起源可以追溯到2007年德国WMH HERION公司在山东省青岛市的投资。从那时起，我们在工程、制造和质量控制方面积累了丰富的经验。作为驱动技术专家，昆山德系专注于生产高精度齿条、齿轮、小齿轮、齿轮箱、直线导轨等直线传动部件。该公司还作为 Graessner 和 Hönger 等多家欧洲制造商在中国的合作伙伴，提供本地化的销售和售后服务。

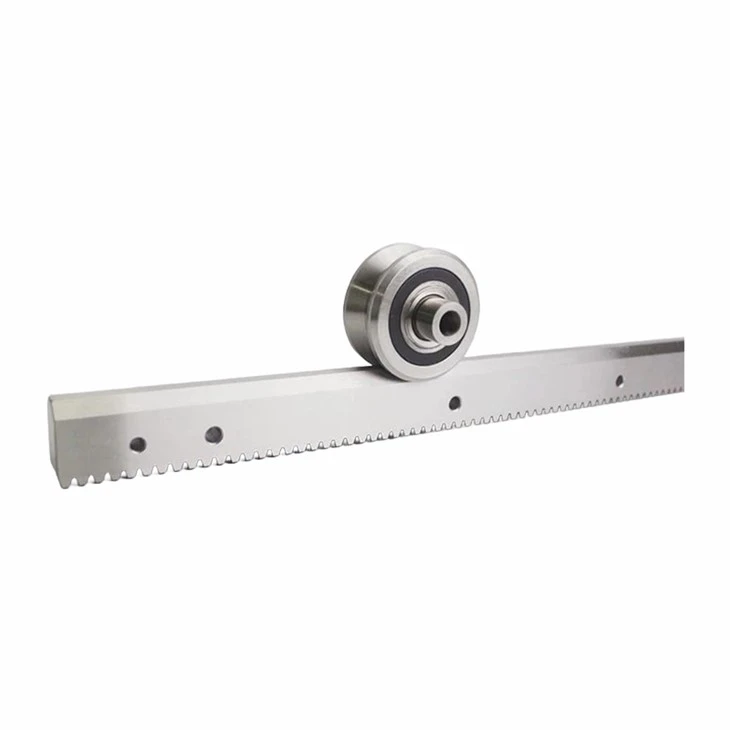

直线导轨V轨系列
AV-型导轨是一种表面带有V-形凹槽的直线导轨元件，设计用于与V-形滑块或滚子配合进行直线运动传动。
更多
滚珠直线滑轨 RO 系列
RO系列直线滑轨，为四-排单圆弧-圆弧接触直线滑轨，融合了重型-重载精密直线滑轨的优化结构设计。与其他直线滑轨相比，负载和刚性有所提高。方向等载荷特性和自对准功能可以吸收安装面的装配误差，获得高精度要求。
更多
低组装滚珠直线滑轨 PO 系列
PO系列采用四列钢珠承受负载设计，使其具有高刚性、高负载的特性。它还具有四-方向负载特性和自-调心功能，可以吸收安装面的装配误差，获得高精度要求。
更多
滚珠直线滑轨 KO 系列
KO系列直线滑轨，是四-排单圆弧-圆弧接触直线滑轨，融合了重型-重载精密直线滑轨的优化结构设计。与其他直线滑轨相比，负载和刚性有所提高。方向等载荷特性和自对准功能可以吸收安装面的装配误差，获得高精度要求。高速、高负载、高刚性、高精度的理念已成为未来世界工业产品发展的趋势。 ROUST WORLD 四-rowsuper-负载线性滑轨就是基于这一理念开发的产品。
更多
微型直线滑轨GOL/GOU系列
体积小、重量轻，特别适合在小型化设备中使用。
不锈钢直线滑轨，包括滑块、滑轨及其他金属配件如钢珠、保持器等，均采用不锈钢材料制成，具有防锈-性能。
采用哥特式四-点接触设计，可承受各个方向的负载，刚性强，精度高。
更多
滚柱直线滑轨TO系列
TO系列线性滑轨以滚柱-型滚动元件取代钢珠，专为超高-高刚性和重-负载而设计。滚动体与滑轨及滑块线接触，因此滚动体承受高负载。
更多
直线导轨平轨系列
方形导轨，也称为方形直线导轨，是一种精密直线运动部件，其特征是其横截面为矩形或方形-，沿其长度带有导向槽（通常是燕尾形或矩形）以容纳滑动或滚动块。
更多
直线导轨平轨重载-系列
重型-导轨是一种坚固的线性运动组件，旨在承受极高的负载、恶劣的操作条件和连续的重型-工作循环。
更多

为什么选择我们

我们的工厂
我们公司拥有约 5,000 平方米的工厂面积，几乎所有生产流程都在内部进行。这使我们能够严格控制产品质量和交货时间。

先进设备
公司拥有德国KESEL、HABRAMA进口加工中心、平面磨床、铣床、矫直机、高精度齿条铣、磨床等先进设备。这些机器处于世界领先水平。我们还拥有自己的热处理设施，配备感应淬火、淬火和回火设备以及表面硬化设备。

高质量
为了确保始终如一的高质量标准以及 DIN 5 和 DIN 4 精度，我们投入巨资购买高精度检验和测试设备，包括坐标测量机 (CMM)、光谱仪和探伤仪。作为一家高科技企业，我们已通过 ISO 9001 认证。

RO系列直线导轨规格表

型号	滑块尺寸（mm）						重量（kg/m）
型号	WR	HR	S	H	P	E	重量（kg/m）
ROT15A	15	15	M5 x 0.8P	8	60	20	1.48
ROT20A	20	17.5	M6 x 1P	10	60	20	2.29
ROT25A	23	22	M6 x 1P	12	60	20	3.35
ROT30A	28	26	M8 x 1.25P	15	80	20	4.67
ROT35A	34	29	M8x1.25P	17	80	20	6.51
ROT45A	45	38	M12 x 1.75P	24	105	22.5	10.87
ROT55A	53	44	M14 x 2P	24	120	30	15.67
ROT65A	63	53	M20 x 2.5P	30	150	35	21.73

直线导轨的优点

定位精度高、重复定位精度高

因为直线导轨利用滚动运动，摩擦系数低-。这意味着在亚微米进给过程中不会出现“粘/滑”现象，因此用户可以一次又一次地信赖高水平的定位精度。

低摩擦阻力

当直线导轨出现在滑动导轨中时，其摩擦阻力最小。此外，通过正确设计的直线导轨，可以通过滑架上的油嘴或使用集中油泵系统轻松提供润滑，进一步减少摩擦阻力并长期保持精度。

高刚性、高强度

直线导轨采用最佳的四-向负载设计，能够承受径向、反径向和两个横向四个方向的负载。此外，滑架可以配备预载或连接在一起以增强系统刚性。

适合高速运行

由于摩擦阻力低，所需的驱动力也低，因此可以在不消耗大量电力的情况下实现高速行驶。此外，即使在高速运行时，线性导轨也不易出现温度升高的情况。

安装简易

即使安装表面是通过铣削或磨削加工的，直线导轨也能提供高精度，这使得它们比传统滑动导轨更易于安装，并且通常可以轻松互换以进行维护。

直线导轨的应用

数控机床

它们在 CNC 加工中心中提供精确的运动控制，确保精确的刀具定位和切割。

机器人技术

它们使机械臂和自动化系统能够平稳、精确地移动，从而促进拾取和放置操作等任务。

包装机械

线性导轨用于包装设备，以实现精确的产品搬运和包装过程。

医疗器械

它们用于扫描设备和手术机器人等医疗设备，可在手术过程中实现精确的移动和定位。

3D打印机

线性导轨在 3D 打印机中发挥着至关重要的作用，可引导打印头或构建平台的移动，确保材料的逐层精确沉积。

直线导轨的组成部分

直线导轨通常由三个主要部件组成：

导轨

导轨是沿着所需运动方向安装的直杆或异形导轨。它具有精确研磨或滚压的表面，导轨的移动元件支撑在该表面上。

滑块

滑块是直线导轨的运动元件。它配备在导轨上滑动的轴承。托架可以配备滑动轴承或滚柱轴承，以确保低摩擦运动。

驱动系统

驱动系统负责使滑块沿导轨移动。它可以采用多种形式，例如带齿形带或滚珠丝杠驱动的电动机、气动或液压装置甚至手动操作。

直线导轨的种类

型材导轨
型材导轨由精密磨削导轨和滚珠轴承或滚柱轴承托架组成。它们是适用于需要高刚度、精度和足够承重能力的应用的执行器。

滚珠轴承直线导轨
该型号主要应用于高速加工中心、航空航天系统和机器人领域。滚珠轴承直线导轨因其多功能性而广泛应用于各个行业。这些滚珠导轨适合那些寻求具有平滑、低摩擦运动的精确导轨的用户。

滚柱轴承直线导轨
滚柱轴承通常用于重型-应用和更高的承重能力，因为它们比滚珠轴承导轨具有更大的承重能力。大型机床、自动化设备和物料搬运系统是可以利用该模型的一些行业。

滚针直线导轨
滚针直线导轨具有紧凑的设计和高径向负载能力，使其可以在有限的空间内使用。其细长的设计使其成为小型线性平台、定位台和精密仪器的理想解决方案。

滑动直线导轨
与滚针导轨类似，滑动导轨通常用于空间有限且环境要求高精度的地方。这些紧凑型微型导轨有多种应用，包括电子设备、光学仪器和小型定位系统。

包装和运输

1) 内包装：防锈-油，真空包装袋

2）外包装：木箱或托盘

3) 可提供定制包装

4）生产周期：15-35天

我们的证书

常问问题

问: 你们的交货时间是多长？

A: 如果该商品有库存，通常需要 5-10 天。如果该商品没有库存，则需要 15-20 天，具体取决于数量。

问: 你们提供样品吗？它们是免费的还是额外的？

A: 是的，我们可以提供免费样品，但我们不承担运费。

问：什么是直线导轨？

答：直线导轨是一种利用轴承的机器元件，轴承是为旋转运动而开发的，以便轻松地沿直线移动重物。

问：直线导轨如何安装？

A：将两端轻轻用螺栓固定在导轨上，并在其旁边放置直尺。将直尺与导轨平行，用百分表测量距离A1、A2。以直尺为基准，用百分表检查与导轨的平行度，并调整导轨。然后拧紧螺栓。

问：直线导轨噪音大吗？

答：直线导轨和轴承是各种机械系统中必不可少的部件，可实现平稳、精确的运动。然而，它们在运行过程中通常会产生噪音，这在许多应用中可能是一个重要问题，特别是在需要最大限度降低噪音水平的环境中。

问：什么类型的直线导轨最好？

答：与基于衬套的设计相比，线性滚珠导轨系统可提供更高的精度、令人印象深刻的负载能力和卓越的灵活性。滚道通常直接安装在机器底座或框架上，正确对齐对于实现最佳性能至关重要。

问：直线导轨的负载能力是多少？

答：直线导轨内轴承的动态负载能力是衡量轴承在运行过程中承受重复应力和应变而不会过早失效的能力的指标。从根本上说，动态负载能力告诉您在一定的使用寿命或距离内可以携带多少有效负载。

问：直线导轨由哪几部分组成？

答：直线导轨的主要部件是滑块、轴承和导轨。该系统还可以包括驱动单元、传感器、控制器、润滑系统和附加组件，具体取决于应用。

问：如何清洁直线导轨滑块？

答：拆卸并移除连接到您想要清洁的导轨托架上的任何物品。将滑架移至直线导轨的一端。取少量99% 异丙醇倒于无尘纸巾上，紧握导轨两侧，沿导轨全长擦拭清洁。

作为中国领先的直线导轨制造商和供应商之一，我们热忱欢迎您从我们的工厂购买高品质的直线导轨。如需定制服务，请立即联系我们。
