产品特点

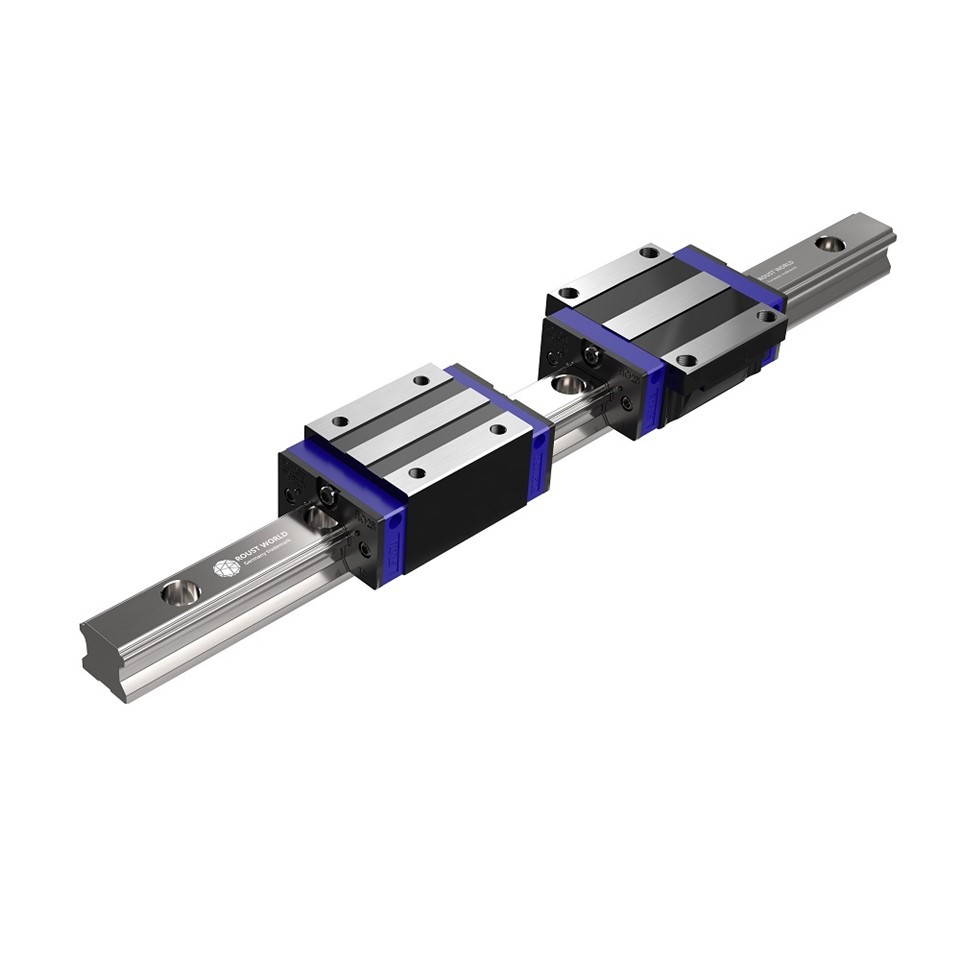

RO系列直线滑轨，为四-排单圆弧-圆弧接触直线滑轨，融合了重型-重载精密直线滑轨的优化结构设计。与其他直线滑轨相比，负载和刚性有所提高。方向等载荷特性和自对准功能可以吸收安装面的装配误差，获得高精度要求。高速、高负载、高刚性、高精度的理念已成为未来世界工业产品发展的趋势。

自动-自对准能力

来自圆形槽的DF（45度-45度）组合，即使安装过程中安装面因钢球的弹性变形和接触点的转移而稍有偏差，也能被线滑块内部吸收。产生自动调心能力的效果，获得高精度、稳定的平滑运动。

可互换

由于生产精度的严格控制，线性滑轨尺寸可以保持在一定的水平内，并且滑块有保持器设计，防止钢珠脱落。因此，部分系列精度是可以互换的，客户可以根据需要订购卡瓦。也可以采用滑轨或滑块的方式，将滑轨和滑块分开存放，以减少存放空间。

各方向刚性高

四-排圆槽配合四排钢球等45度的接触角，使钢球达到理想的两-点接触结构，并能承受来自上下左右方向的载荷；必要时可施加预紧力以提高刚性。

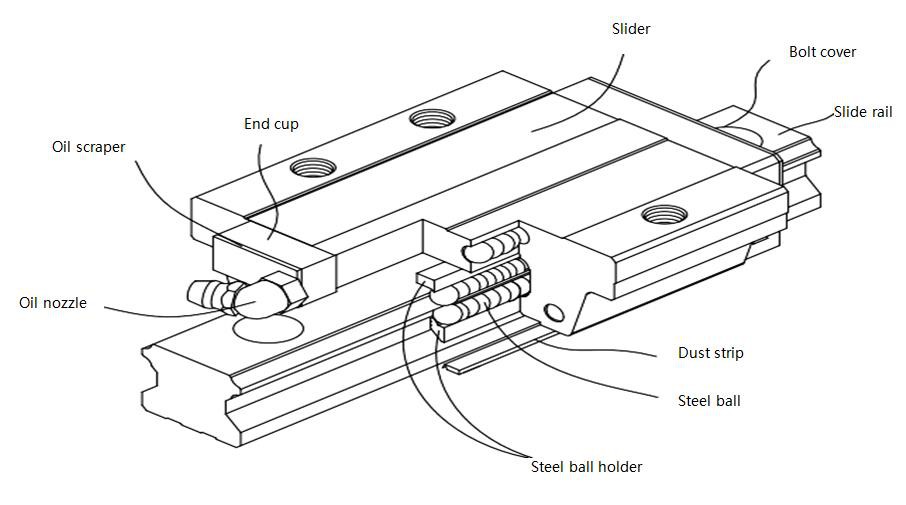

36020250717154819843

滚动循环系统：滑块、滑轨、端盖、钢珠、钢珠保持架
润滑系统：喷嘴、管接头
防尘-系统：刮油器、负防尘密封件、防尘导轨t-导轨螺栓盖、金属刮板

RO系列直线滑轨尺寸表

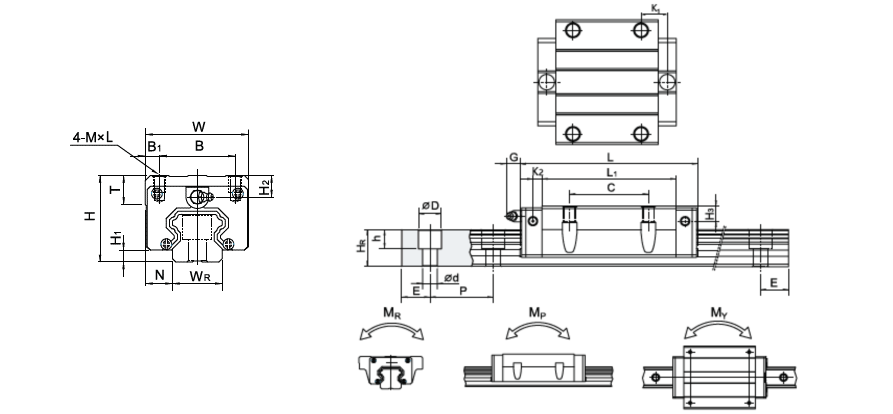

(1) ROU-B / ROU-LB

模型	元件尺寸（毫米）			滑块尺寸（毫米）													切片尺寸（毫米）							滑轨固定螺栓尺寸	基本额定动载荷	基本额定静载荷	允许静力矩			重量
																														滑块	滑动
	H	H1	N	W	B	B1	C	L1	L	k1	k2	G	最大	T	H2	H3	WR	人力资源	D	h	d	P	E	（毫米）	压力(千牛)	钴（千牛）	先生千牛-米	国会议员千牛-米	我的千牛-米	千克	公斤/米
鲁15B	28	4.3	9.5	34	26	4	26	39.4	61.4	10	4.85	5.3	M4x5	6	7.95	7.7	15	15	7.5	5.3	4.5	60	20	M4x16	11.76	19.21	0.12	0.10	0.10	0.18	1.45
肉20B	30	4.6	12	44	32	6	36	50.5	77.5	12.25	6	12	M5x6	8	6	6	20	17.5	9.5	8.8	6	60	20	M5x16	18.48	28.63	0.27	0.20	0.20	0.30	2.21
鲁20LB							50	65.2	92.2	12.6															22.24	37.60	0.35	0.35	0.35	0.39
鲁25B	40	5.5	12.5	48	35	6.5	35	58	84	16.8	6	12	M6x8	8	10	9	23	22	11	9.2	7	60	20	M6x20	27.29	39.45	0.42	0.33	0.33	0.51	3.21
鲁25LB							50	78.6	104.6	19.6															33.58	53.02	0.56	0.57	0.57	0.69
肉30B	45	6	16	60	40	10	40	70	97.4	20.25	6	12	M8x10	8.5	9.5	13.8	28	26	14	12.6	9	80	20	M8x25	38.97	55.00	0.66	0.53	0.53	0.88	4.47
鲁30LB							60	93	120.4	21.75															47.59	73.08	0.88	0.92	0.92	1.16
鲁35B	55	7.5	18	70	50	10	50	80	112.4	20.6	7	12	M8x12	10.2	16	19.6	34	28.9	14	12.6	9	80	20	M8x25	50.76	72.33	1.16	0.81	0.81	1.45	6.30
鲁35LB							72	105.8	138.2	22.5															61.91	96.12	1.54	1.40	1.40	1.92
鲁45B	70	9.5	20.5	86	60	13	60	97	139.4	23	10	12.9	M10x17	16	18.5	30.5	45	38	20	17	14	105	22.5	M12x35	80.69	110.31	1.98	1.55	1.55	2.73	10.41
鲁45LB							80	128.8	171.2	28.9															98.47	146.88	2.63	2.68	2.68	3.61
肉55B	80	13	23.5	100	75	12.5	75	117.7	166.7	27.35	11	12.9	M12x18	17.5	22	29	53	44	23	20	16	120	30	M14x45	119.02	159.07	3.69	2.64	2.64	4.17	15.08
鲁55LB							95	155.8	204.8	36.4															145.23	211.30	4.88	4.57	4.57	5.49
肉65B	90	15	31.5	126	76	25	70	144.2	200.2	43.1	14	12.9	M16x20	25	15	15	63	53	26	22	18	150	35	M16x50	181.22	240.32	6.65	4.27	4.27	7.00	21.18
肉卷 65 磅							120	203.6	259.6	52.8															230.93	339.52	9.38	7.38	7.38	9.82

笔记：1 公斤力=9.81 N

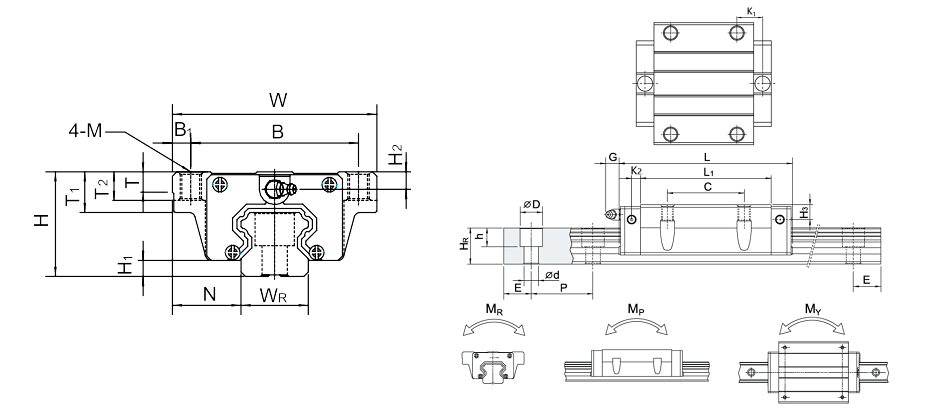

(2) ROM-B / ROM-LB

模型	元件尺寸（毫米）			滑块尺寸（毫米）															切片尺寸（毫米）							滑轨固定螺栓尺寸	基本额定动载荷	基本额定静载荷	允许静力矩			重量
																																滑块	滑动
	H	H1	N	W	B	B1	C	L1	L	k1	k2	G	M	T	T1	T2	H2	H3	WR	人力资源	D	h	d	P	E	（毫米）	C（千牛）	钴（千牛）	MR kN-m	MP kN-m	我的千牛-米	千克	公斤/米
只读存储器15B	24	4.3	16	47	38	4.5	30	39.4	61.4	8	4.85	5.3	M5	6	8.9	6.95	3.95	3.7	15	15	7.5	5.3	4.5	60	20	M4x16	11.76	19.21	0.12	0.10	0.10	0.17	1.45
只读存储器20B	30	4.6	21.5	63	53	5	40	50.5	77.5	10.25	6	12	M6	8	10	9.5	6	6	20	17.5	9.5	8.8	6	60	20	M5x16	18.48	28.63	0.27	0.20	0.20	0.40	2.21
只读存储器20磅								65.2	92.2	17.6																	22.24	37.60	0.35	0.35	0.35	0.52
只读存储器25B	36	5.5	23.5	70	57	6.5	45	58	84	10.7	6	12	M8	8	14	10	6	5	23	22	11	9.2	7	60	20	M6x20	27.29	39.45	0.42	0.33	0.33	0.59	3.21
ROM 25LB								78.6	104.6	21																	33.58	53.02	0.56	0.57	0.57	0.80
只读存储器30B	42	6	31	90	72	9	52	70	97.4	14.25	6	12	M10	8.5	16	10	6.5	10.8	28	26	14	12.6	9	80	20	M8x25	38.97	55.00	0.66	0.53	0.53	1.09	4.47
内存30磅								93	120.4	25.75																	47.59	73.08	0.88	0.92	0.92	1.44
只读存储器35B	48	7.5	33	100	82	9	62	80	112.4	14.6	7	12	M10	10.1	18	13	9	12.6	34	28.9	14	12.6	9	80	20	M8x25	50.76	72.33	1.16	0.81	0.81	1.56	6.30
内存35LB								105.8	138.2	27.5																	61.91	96.12	1.54	1.40	1.40	2.06
只读存储器45B	60	9.5	37.5	120	100	10	80	97	139.4	13	10	12.9	M12	15.1	22	15	8.5	20.5	45	38	20	17	14	105	22.5	M12x35	80.69	110.31	1.98	1.55	1.55	2.79	10.41
内存45LB								128.8	171.2	28.9																	98.47	146.88	2.63	2.68	2.68	3.69
只读存储器55B	70	13	43.5	140	116	12	95	117.7	166.7	17.35	11	12.9	M14	17.5	26.5	17	12	19	53	44	23	20	16	120	30	M14x45	119.02	159.07	3.69	2.64	2.64	4.52	15.08
ROM 55LB								155.8	204.8	36.4																	145.23	211.32	4.88	4.57	4.57	5.96
只读存储器65B	90	15	53.5	170	142	14	110	144.2	200.2	23.1	14	12.9	M16	25	37.5	23	15	15	63	53	26	22	18	150	35	M16x50	181.22	240.32	6.65	4.27	4.27	9.17	21.18
内存 65LB								203.6	259.6	52.8																	230.93	339.52	9.385	7.38	7.38	12.89

笔记：1 公斤力=9.81 N

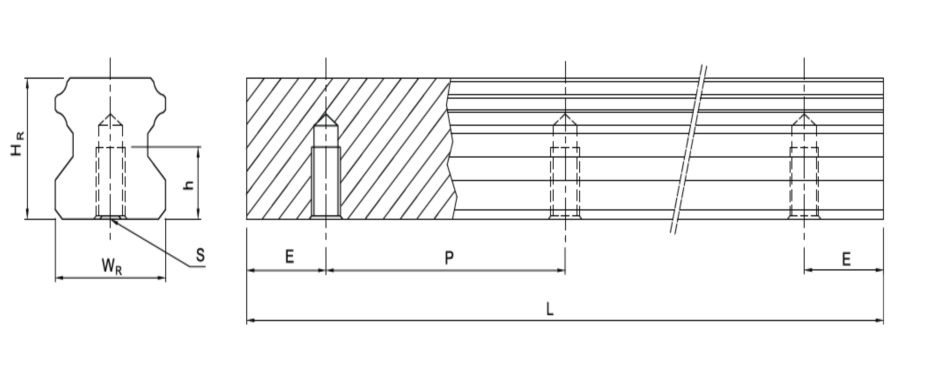

(3) ROT-A 锁定幻灯片尺寸表

模型	滑块尺寸（毫米）						重量（公斤/米）
模型	WR	人力资源	S	h	P	E	重量（公斤/米）
罗特15A	15	15	M5 x 0.8P	8	60	20	1.48
罗特20A	20	17.5	M6 x 1P	10	60	20	2.29
罗特25A	23	22	M6 x 1P	12	60	20	3.35
罗特30A	28	26	M8 x 1.25P	15	80	20	4.67
罗特35A	34	29	M8x1.25P	17	80	20	6.51
罗特45A	45	38	M12 x 1.75P	24	105	22.5	10.87
罗特55A	53	44	M14 x 2P	24	120	30	15.67
罗特65A	63	53	M20 x 2.5P	30	150	35	21.73

应用设备

● 加工中心

● 机床

● 精密加工机

● 重型切割机

● 大理石切割机

● 研磨机

● 注塑机

● 冲床

● 自动化装置

● 运输设备

● 测量仪器

问题

Q1: 如何确定机械系统中滚珠直线导轨的合适负载能力？

A: 负载能力的选择涉及三个主要考虑因素：
额定动载荷 (C)：计算导轨可承受超过 10^6 次循环的最大动载荷。考虑机构的实际工作负载、加速力和力矩负载。例如，重复运动的机械臂需要C大于或等于1.5倍峰值动载荷才能保证大于或等于10000公里的使用寿命。
额定静载荷 (C0)：确保导轨能够承受静载荷而不会产生永久变形。静态负载的安全系数通常大于或等于2，特别是在具有突然冲击的应用中（例如，重型工件搬运）。
负载分布：分析负载如何分布在多个导轨上。对于双-导轨系统，安装不均匀或未对准可能会导致一根导轨承受 60% 以上的负载，因此请选择额定容量比理论计算高 20% 的导轨。

Q2：选择滚珠直线导轨的精度等级时应考虑哪些因素？

A: 精度等级的选择取决于应用的精度要求：
普通精度（N级）：适用于通用机械（如输送系统、包装设备），允许线性度为0.1-0.3 mm/m。成本-有效，但不太适合高精度-定位。
高精度（H级）：用于数控机床或检测设备，要求线性度小于或等于0.05毫米/米，重复性小于或等于±0.01毫米。具有更紧密的球配合和预紧力，以减少间隙。
超-高精度（P 级）：对于半导体制造或光学系统，要求线性度小于或等于0.02 mm/m。需要磨削滚道和严格的质量控制（例如表面粗糙度Ra小于或等于0.4μm）。
环境因素：在多尘或高温环境中，即使是高精度的导轨也可能需要防护罩以保持长时间的精度。-精度很高。{1}}

公司介绍

中国最好的齿轮齿条制造商之一

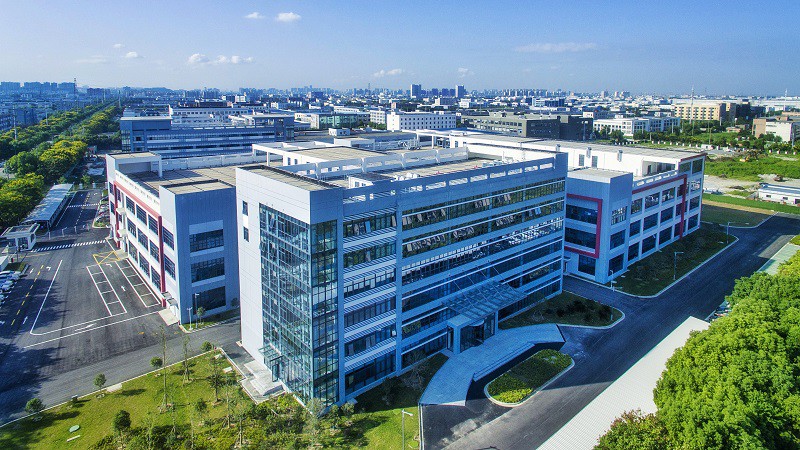

昆山德沃泰克自动化有限公司成立于2012年，其起源可以追溯到2007年德国WMH HERION公司在山东省青岛市的投资。从那时起，我们在工程、制造和质量控制方面积累了丰富的经验。作为驱动技术专家，昆山德沃泰克自动化专注于生产高精度齿条、齿轮、小齿轮、齿轮箱、直线导轨等直线传动部件。-
